Назначение
Отображение числовой и текстовой информации, компьютерной графики и анимации, видеоизображения при проведении спортивных и концертно-зрелищных мероприятий в закрытых манежах.
Описание
Функционально табло состоит из видеоэкрана и информационной части, которые имеют раздельное управление.
В верхней части табло может быть размещено название арены, выполненное объемными буквами с внешней подсветкой или на специальном баннере.
Возможности вывода
- основная информация о ходе матча:
— названия команд
— счет
— игровое время
— номер периода/тайма
— штрафное время
— номера оштрафованных игроков - видеоизбражение от внешних источников;
- компьютерная графика и анимация;
- использование статических и динамических эффектов;
- текстовые сообщения в статическом режиме, режиме «скроллинга» и режиме «бегущей строки»
Управление
Управление информационной частью и видеоэкраном осуществляется раздельно: от универсального матч-контроллера КАЙРОСС и дополнительного ПК соответственно.
| Основные технические характеристики | |
| Общие | |

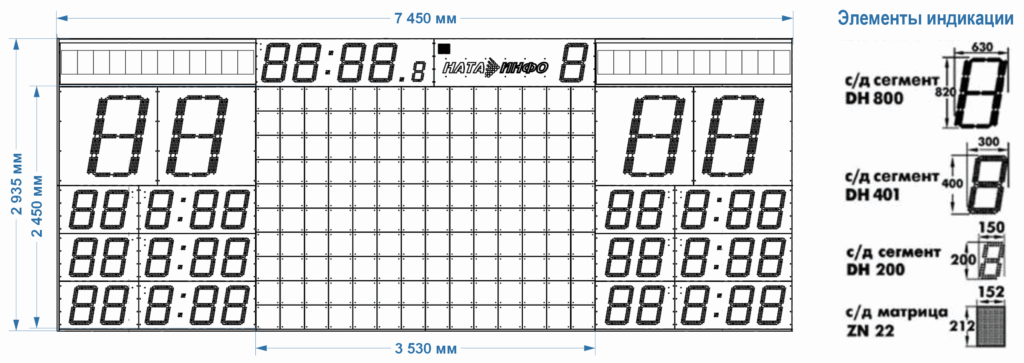

| Габаритные размеры, мм, не более | 7 450 х 2 935 х 200 |
| Масса, кг, не более | 700 |
| Максимальная потребляемая мощность, кВт, не более | 5 |
| Электропитание | ~380/220В, 50Гц |
| Температура эксплуатации | -5°C … +40°С |
| Видеоэкран | |
| Конфигурация светодиодов | SMD/RGB (3-в-1) |
| Шаг, мм | 6.125 |
| Разрешение, пикс. | 560 х 400 |
| Размер поля изображения, мм | 3 430 х 2 450 |
| Площадь изображения, м2, не менее | 8.4 |
| Яркость на пике белого, кд/м2, не менее | 3 500 ± 5% |
| Общее количество цветовых оттенков | 250 |
| Глубина цвета, бит/цвет | 17 |
| Угол обзора (по уровню половинной яркости) горизонтальный вертикальный | 120° 120° |
| Частота регенерации, Гц | 300 |
| Частота кадров, Гц | 60…75 |
| Интерфейс | DVI-D+RS485 |
| Информационная часть | |
| Элемент индикации | светодиодный индикатор |
| Цвет свечения | красный |
| Высота символов, мм, не менее счет время, тайм остальное | 890 390 200 |
| Названия команд | 12 символов для каждой команды |
Комплект поставки
Электронное табло «НАТА 1972» — 1 шт.
Матч-контроллер КАЙРОСС — 1 к-т
Программное обеспечение (лицензия на один вид спорта) — 1 к-т
ПК (опционально) — 1 к-т
Коммутационное и коммуникационное оборудование — 1 к-т
Паспорт, инструкция по эксплуатации — 1 к-т
