Назначение
Комплект сигнальных фонарей «НАТА 0022» предназначен для сигнализации о состоянии игры и факте взятия ворот при проведении соревнований по хоккею с шайбой в закрытых спортивных манежах.
Описание
Зелёный фонарь управляется от судейского компьютера, красный фонарь управляется от пульта судьи за воротами.
Включение красного фонаря осуществляется арбитром вручную при взятии ворот.
В конструкции фонарей предусмотрена катушка для сбора кабеля (до 25 м).
Для удобства транспортировки фонари снабжены колёсиками.
Настраиваемые параметры
- тайм-аут выключения красного фонаря
- изменение режимов свечения фонарей:
— статичное свечение
— мигание
— стробоскоп
— вращение
Дополнительные возможности
- блокировка включения красного фонаря при остановленном игровом времени
- проверка работоспособности фонарей при остановленном игровом времени
- включение красного фонаря при пробитии буллитов (при остановленном игровом времени)
Управление
- управляющая ПЭВМ, пульт судьи за воротами.
- интерфейс RS-485
| Основные технические характеристики | |

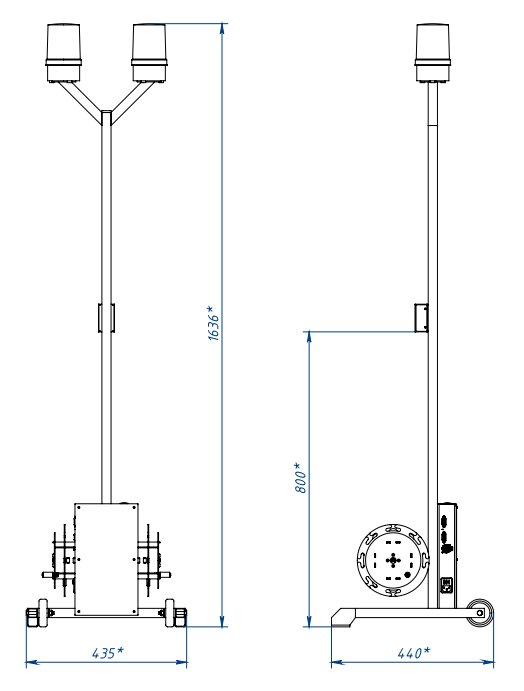

| Габаритные размеры, мм, не более | 1 640 х 435 х 440 |
| Масса, кг, не более | 9.5 |
| Максимальная потребляемая мощность, Вт, не более | 5 |
| Электропитание | ~220В, 50Гц |
| Температура эксплуатации | -5°C … +40°С |
| Элемент индикации | лампы светодиодные ЛС-1011-Э ЛС-1011-У |
| Цвет свечения | красный / зелёный |
| Тип свечения | статический / мигание стробоскоп / вращение |
| Интерфейс управления | RS-485 |
| Протокол обмена | NiBUS |
| Ручное управление | выносная кнопка СТАРТ/СТОП для судьи-хронометриста |
| Опционально | WiFi модуль |
| Способ установки | передвижное оборудование |
| Время непрерывной работы, час, не менее | круглосуточно, за исключением времени, необходимого для проведения регламентных и профилактических работ |
Комплект поставки
Сигнальные фонари «НАТА 0022» — 2 шт.
Выносная кнопка Старт/Стоп — 2 шт.
Кабель питания — 15 м
Кабель сигнальный — 15 м
Паспорт, инструкция по эксплуатации — 1 к-т

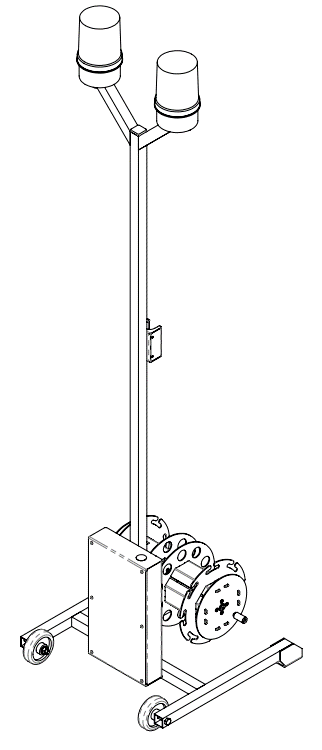

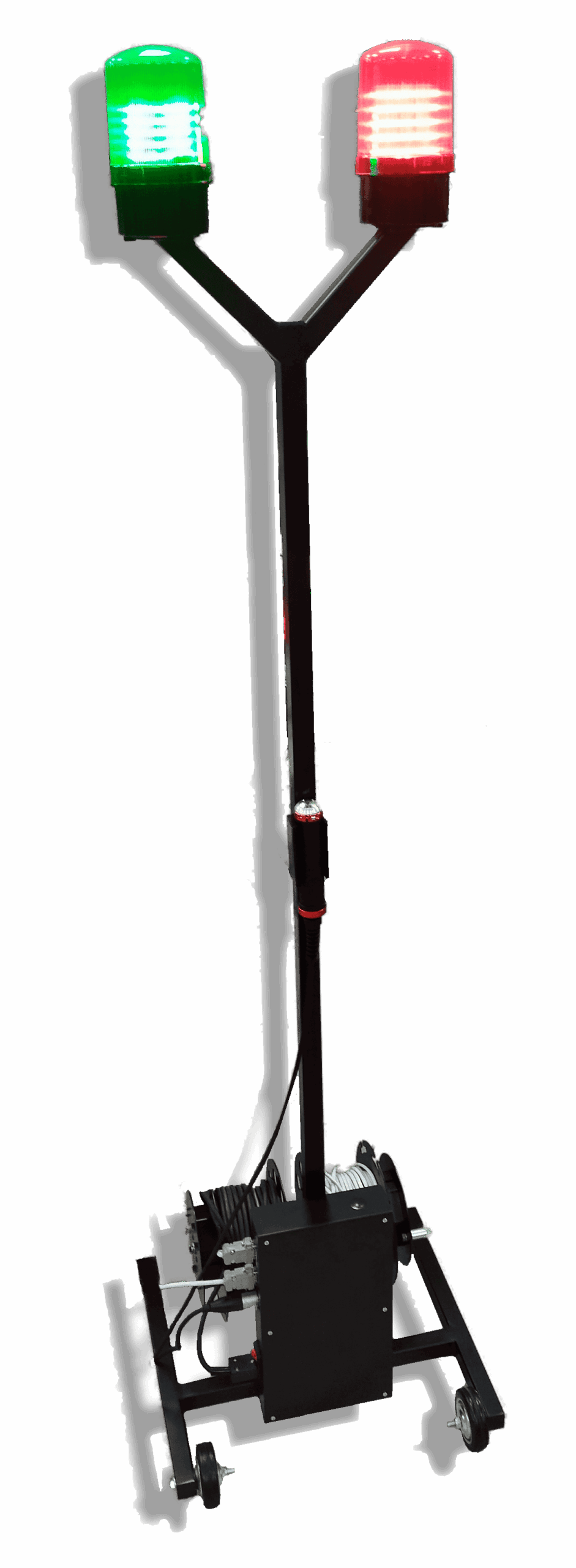

Внешний вид
