Назначение

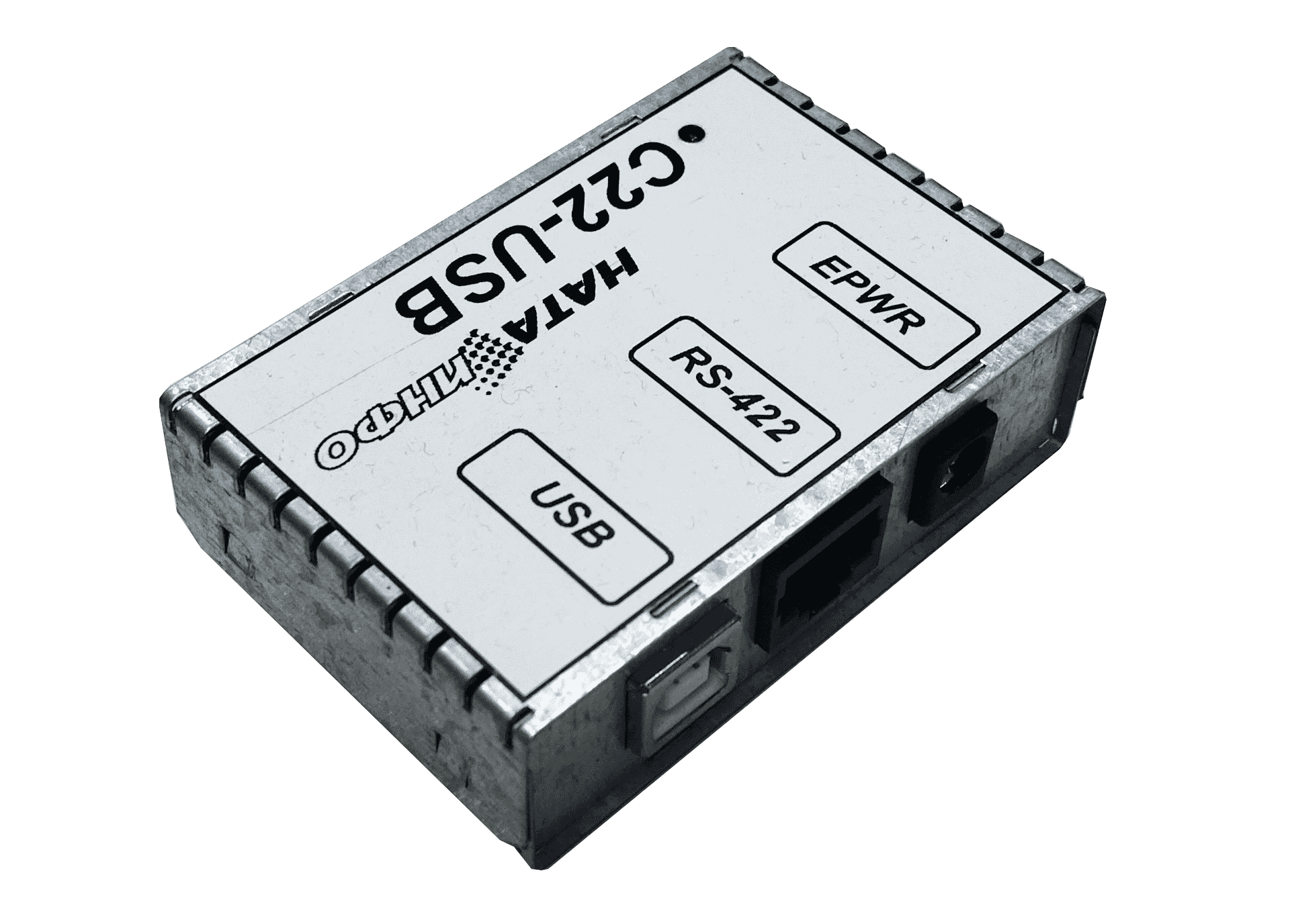

Конвертер С22-USB является внешним преобразователем интерфейсов, размещенным в корпусе персонального компьютера или в модификации с собственным корпусом.
Назначением конвертера является согласование работы устройств, использующих различные интерфейсы передачи данных.
Описание
Конвертер выпускается в двух вариантах:
1. внешний с подключением к ПЭВМ по USB-кабелю
2. внутренний, с установкой в свободный слот материнской платы, и подключением шлейфом к свободной USB колодке на материнской плате.
Конвертер состоит из:
• корпуса (внешнее исполнение)
• печатной платы
• внешнего блока питания
Информационный светодиод на корпусе трансивера отражает наличие питания, а также активность I/O интерфейсов. Разъем PWR служит для запитки устройств на шине RS422.
| Основные технические характеристики | |
| Габаритные размеры, мм, не более | 83 х 65 х 23 |
| Масса, кг, не более | 0.11 |
| Максимальная потребляемая мощность, Вт, не более | 1.0 |
| Электропитание | по USB |
| Условия эксплуатации | -30°С…+50°С относительная влажность до 98% при +25°С, атмосферное давление от 84 до 106,7 кПа (630…800 мм рт.ст.) |
| Время непрерывной работы, час | не ограничено |
| Наработка на отказ, час, не менее | 30 000 |
| Функция обновления микропрограммного обеспечения | нет |
| Блок питания для запитки внешних устройств | |
| Диапазон входного питания, В | ∼100 … 240 |
| Температурный диапазон | -10°С…+60°С (60% нагрузки) |
| Выходное напряжение, В | 12 |
| Выходной ток, А | 0.83 |
| I/O интерфейс USB | |
| Тип | USB |
| Скорость обмена, бит/сек | 115 200 |
| Протокол обмена | NiBUS |
| I/O интерфейс RS422 | |
| Тип | RS422 |
| Максимальная длина сегмента, м | 1 200 |
| Скорость обмена, бит/сек | 57 600 |
